Krmilnik serije SDJ ACIM (3KW)
Opis izdelka krmilnika motorja serije SDJ (3KW).
Krmilnik AC serije SDJ je gonilnik, razvit za električna vozila AC v nizki napetosti.Kot pogonska oprema z visoko zanesljivostjo in velikim navorom asinhroni motor, zasnovan z metodo vektorskega nadzora štirih kvadrantov, lahko natančno nadzoruje hitrost in navor motorja.Široko se uporablja v čisto električnih osebnih avtomobilih, osebnih avtomobilih razreda A00 z nizko hitrostjo, električnih vozilih za ogled znamenitosti, električnih vozilih za pometanje, električnih logističnih vozilih itd.
Krmilnik AC serije SDJ uporablja digitalno krmiljenje pogona z DSP kot jedrom, raven zaščite pa doseže IP67.Krmilnik sprejme asinhroni motor z visoko zanesljivostjo in visokim navorom kot pogonsko napravo, ki ima značilnosti majhne velikosti, majhne teže, visoke zanesljivosti in hitrega odziva.S funkcijo povratne informacije o energiji za povečanje potovalne kilometrine;in več zaščitnih zasnov, kot so omejeni tok, previsok tok, previsoka temperatura, blokiran rotor, kratek stik itd.
Lastnosti
●Krmilnik uporablja nemški DSP, mednarodni mainstream digitalni pogon kot osrednji krmilni čip, ki pomaga zgraditi dobro platformo za algoritem za krmiljenje motorja.
●Z uporabo visokozmogljive MOSFET cevi za napajalno napravo lahko uresniči učinkovito pretvorbo energije.
●Večkratna varnostna zaščita za vmesnik CAN in upravljanje varnostnih certifikatov litijeve baterije BMS.
●Podpira zaščito pred kratkim stikom (faza – zemlja, faza – faza, faza – vir), zaščito pred preobremenitvijo, previsoko temperaturo, prenapetostno zaščito.
●Zanesljiva in prilagodljiva regenerativna zavorna tehnologija lahko izboljša prevoženo kilometrino, da zadovolji potrebe stranke, tudi pri nizki hitrosti.
●Uporaba tehnologije mikro gibanja in tehnologije počasnega spuščanja in držanja na hribu za strmo pobočje, zmogljivejšo sposobnost plezanja, stabilno držanje na hribu, močnejši zagon.
●Sprejmite odličen optimizacijski algoritem in frekvenco od 0 do 300 HZ za zmanjšanje hrupa in amplitude vibracij.
●Popolna funkcija zaščite pred napakami, brenčalo opomni na vse vrste napak, priročno vzdrževanje.
●Sprejema tehnologijo CAN-bus za zmanjšanje priključenega ožičenja, parameter je mogoče prilagoditi in ga je mogoče programirati na spletu.
●Sprejema združljivo zasnovo, da je prostornina manjša in teža lažja.Funkcija samoučenja, poenostavi korake namestitve in odpravljanja napak.
Za avtomobilska podjetja: enostavno nakladanje, brezskrbna poprodaja
●Močna prilagodljivost in funkcija samoučenja
●Znane tovarniške naprave, zanesljiva kakovost
●Funkcija alarma za samozaznavanje napak
Za uporabnike: močna izkušnja, popustljiv galop
●Vožnja je gladka, speljevanje močno, pospeševanje močno
●Velik navor, močna sposobnost plezanja, protizdrs na pobočju
●Povratne informacije o energiji, povečajte doseg, podaljšajte življenjsko dobo baterije
Izdelek: profesionalno oblikovanje, upoštevanje
●Stabilno delovanje
●Popolna varnost in zaščita
Specifikacija
| Model krmilnika | SDJ-7,5KW | |||
| Električni | Vhod (DC/V) | 72V | 96V | 144 V |
| Največji izhodni tok (AC/A) | 400A | 320A | 250A | |
| Nazivni izhodni tok (AC/A) | 115A | 78A | 52A | |
| Največja izhodna moč (KW) | 30 | 30 | 30 | |
| Največja izhodna frekvenca (Hz) | 300 | 300 | 300 | |
| Temperaturno območje delovnega okolja (℃) | -30°C--+55°C | |||
| Razpon temperature okolja shranjevanja (℃) | -40°C---+70°C | |||
| razred IP | IP67 | |||
| Izolirana zmogljivost | 72V/96V Vhod in izhod na ohišje DC1000V, uhajajoči tok 0,05mA, izoliran upor 20MΩ | |||
| 144V Vhod in izhod na ohišje DC2100V, uhajajoči tok 2,1mA, izoliran upor 1MΩ | ||||
| Učinkovitost krmilnika | 0,98 | |||
| Metoda hlajenja | Naravno hlajenje/zračno hlajenje | |||
| Metoda nadzora | Vektorski nadzor | |||
| Vrsta motorja | Asinhroni motor | |||
| Vibracijski standard | GB/T2423 | |||
| Način komunikacije | LAHKO | |||
| Teža (kg) | 4 kg | |||

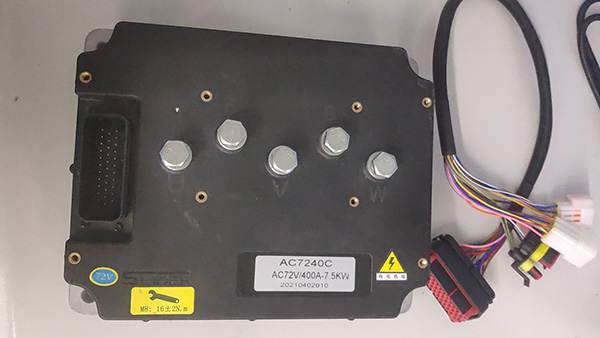

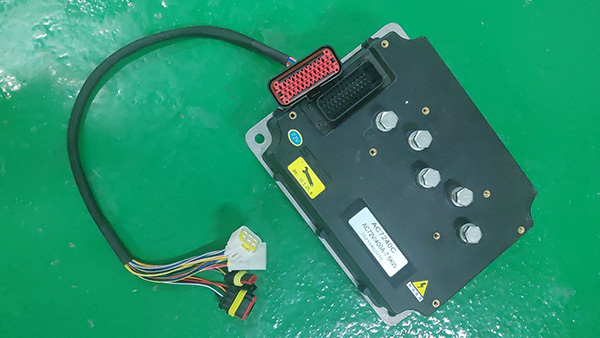

Fotografija izdelka

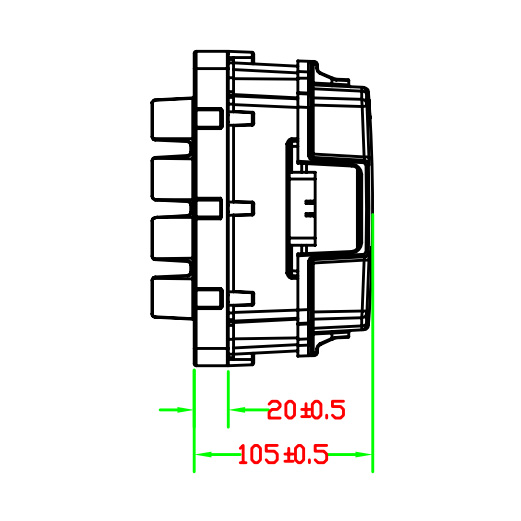

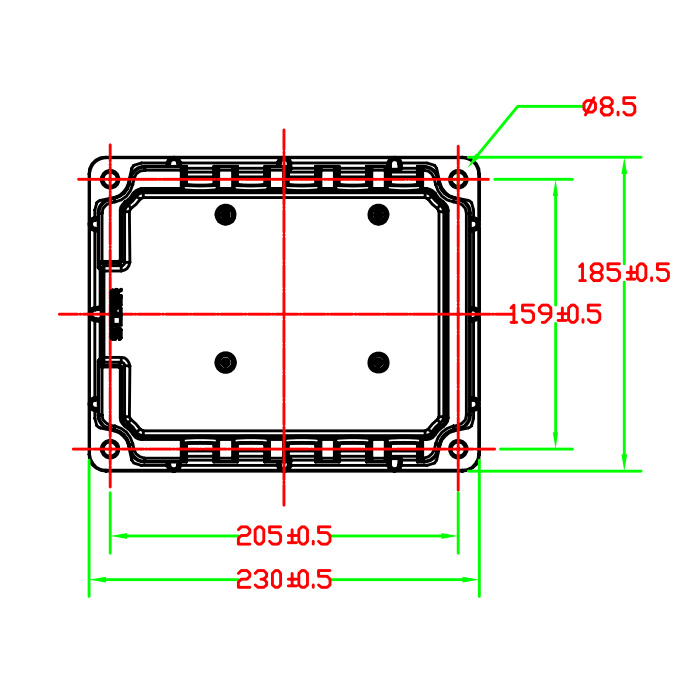

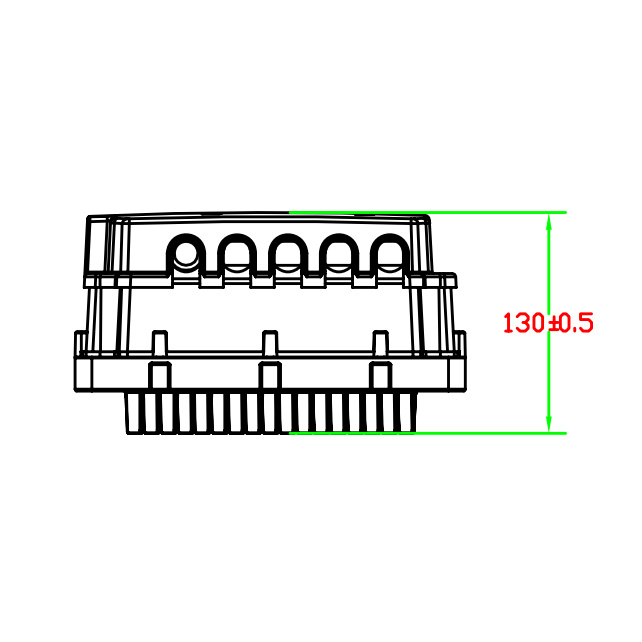

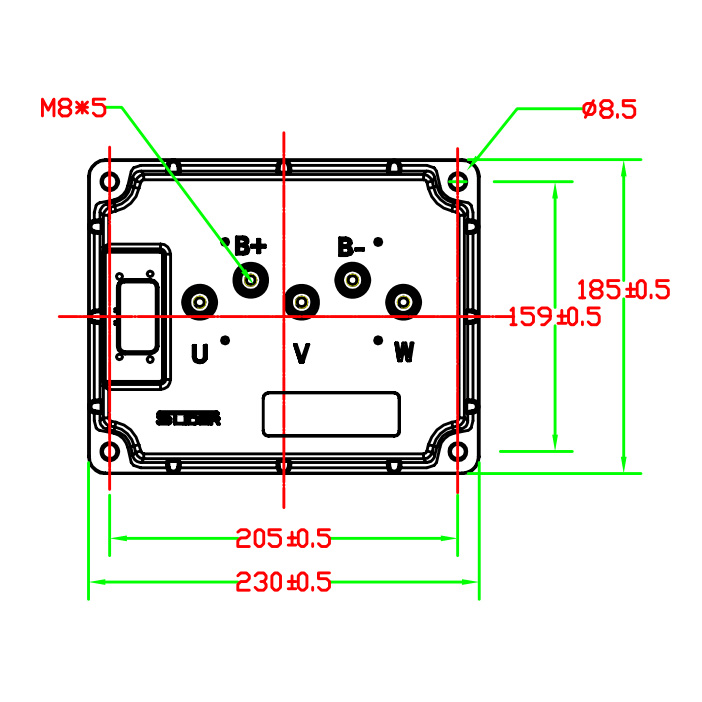

Dimenzijske risbe
