24~72V DC tip 1t ravne vilice ravnovesje težkega električnega motorja viličarja
Opis izdelka

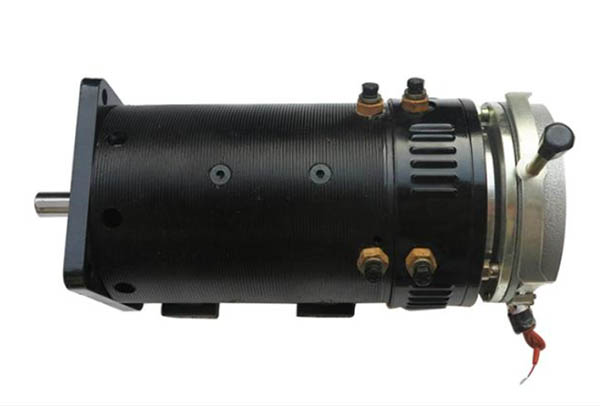

Struktura motorja električnega viličarja je enostavnejša kot pri viličarju z notranjim zgorevanjem.Na sliki je prikazan motor težkega električnega viličarja z ravnimi vilicami 1DC tipa 1t.
Osnovno konstrukcijo motorja električnega viličarja sestavljajo naslednji sestavni deli:
1.Napajanje: baterijski paket.Standardne napetosti akumulatorjev so 24, 30, 48 in 72 V.
2.Okvir: je okvir viličarja, varjen z jeklom in jeklom.Skoraj vsi deli viličarja so nameščeni na okvirju.Med delovanjem je izpostavljen različnim obremenitvam, zato mora imeti zadostno trdnost in togost.
3. Prenos: Moč motorja se prenaša na pogonsko kolo viličarja.
4. Krmilni sistem: nadzor smeri vožnje viličarja.
5. Zavorni sistem: upočasnite in ustavite pogon viličarja.
6. Motor in električni sistem: električni sistem krmili motor prek različnih komponent za zagon, ustavitev, vzvratno vožnjo in regulacijo hitrosti viličarja ter motor oljne črpalke ali hidravlični tlak.
Katalog enosmernih motorjev XINDA
| XINDAKATALOG DC MOTORJEV | ||
| Nazivna moč | izdelek št. | Fotografija izdelka |
|

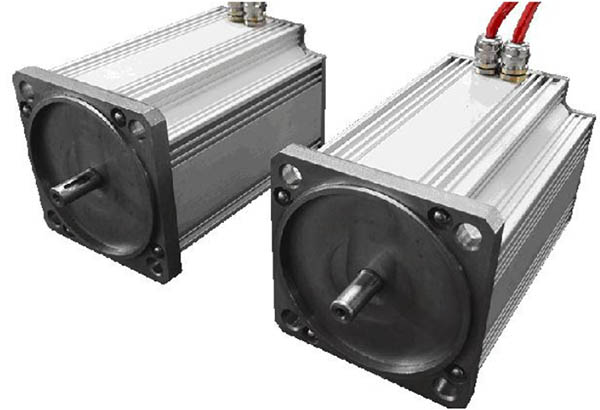

| Motor električnega viličarja |  |
|
| DC vlečni električni motor | |
| 7KW | Enosmerni vlečni električni motor Model 242ZDC 242ZD706H15 |
|
| 5KW | Enosmerni vlečni električni motor Model 192ZDC 192ZD525H9 |
|
| 4KW | Enosmerni vlečni električni motor Model 170ZDC 170ZD402H2A3 |
|
|
| DC MOTOR za električna vozila |
|
|
| Električni motor viličarja |
|
|

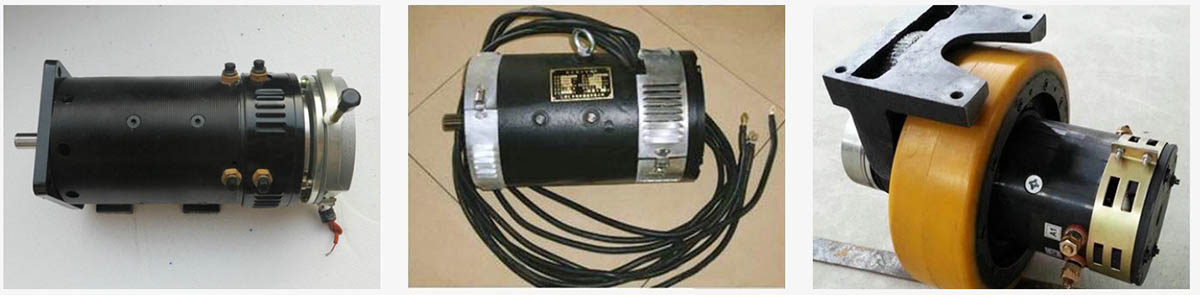

| Električni motor viličarja |  |
| Tehnični list za serijo enosmernih motorjev XINDA | ||||||||
| Nazivna moč (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Napetost baterije (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Preobremenitev večkratnikov | 2.5 | |||||||
| Nazivni tok (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
| Nazivni navor (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Nazivna hitrost (RPM) | 2800 | |||||||
| Največja hitrost (RPM) | 4500 | |||||||
| Delovni sistem | S2:60min | |||||||
| Raven izolacije | H | |||||||
| Metoda hlajenja | naravno hlajenje/zračno hlajenje | |||||||
| Učinkovitost (100 % OBREMENITEV) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Stopnja zaščite | IP23 (IP44) | |||||||
| Aplikacija | nizkohitrostno potniško/logistično vozilo/golf vozilo/vozilo za ogled znamenitosti/policijski kombi/tovornjak/vozilo za skladišče itd. | |||||||
